高性能・高機能を小型モデルに凝縮

IPM(永久磁石)モータ直結インバータ制御、ワイドレンジ゙制御による増風量を実現するVSシリーズ。耐久性、利便性、メンテナンス性を向上したSGシリーズ。設置現場に最適なモデルが選べます。

出力: 7.5-15kW
吐出空気量 : 1.0-2.45m³/min
特徴

特徴

インバータ制御による省エネ

コベライアンVSなら確立された自社制御アルゴリズムにより、刻々と変動する工場の負荷に合わせてコンプレッサの回転数をスムーズに制御。工場負荷が低い時は、コンプレッサの負荷を最小限に抑え、最大限の省エネ効果を発揮します。

小型機における最高レベルの省エネ性を実現(VS)

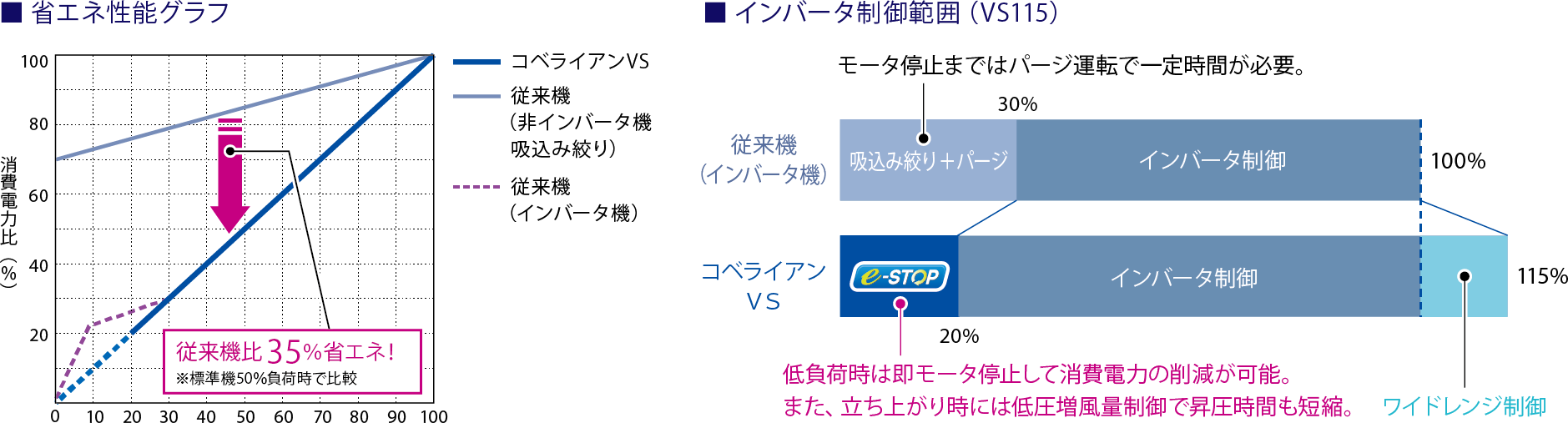

インバータ制御範囲を20〜115%に拡大することにより、あらゆる負荷変動においても最高の省エネ運転を実現します。

小型機における最高レベルの省エネ性を実現(VS)

ワイドレンジ制御(VS)

お客様が使用圧力を選択されると、自動的に吐出空気量を調整。最適圧力に応じて最大風量を確保します。

ワイドレンジ制御(VS)

エネルギーロスを徹底的に削減(VS)

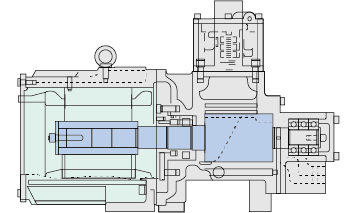

ビルトインオーバーハング直結構造と完全密閉構造の耐油性IPM(永久磁石)モータの採用によりメカニカルシールが不要。ベルトやギアで発生していたメカロスもなくし、エネルギーロスを徹底的に削減しました。

小型機における最高レベルの省エネ性を実現(VS)
仕様

VSシリーズ(小型機)[インバータ機]

型式 吐出圧力 空気量 モータ公称出力 吐出管径 ファンモータ公称出力 潤滑油充填量 騒音値 寸法 概略質量
幅×奥行×高さ
MPa m3/min kW A kW L dB(A) mm kg
VS115AⅢ
〈VS115ADⅢ〉
0.6~0.83 1.15~1.0 7.5 20 0.75 6 54 995×730×1,230 322〈352〉
VS175AⅢ
〈VS175ADⅢ〉
1.75~1.55 11 20 7 55 995×730×1,230 327〈357〉
VS245AⅢ
〈VS245ADⅢ〉
2.45~2.10 15 25 10 59 940×820×1,230 324〈364〉

【共通仕様】電源:三相、200/200・220V

SGシリーズ(小型機)[非インバータ機]

型式 吐出圧力 空気量 モータ公称出力 吐出管径 ファンモータ公称出力 潤滑油充填量 騒音値 寸法 概略質量
幅×奥行×高さ
MPa m3/min kW A kW L dB(A) mm kg
SG100A[H]Ⅲ-7.5
〈SG100AD[H]Ⅲ-7.5〉
0.83[1.27] 1.0[0.65] 7.5 20 - 6 54 1,100×675×1,290 326〈356〉
SG155A[H]Ⅲ-11
〈SG155AD[H]Ⅲ-11〉
0.83[1.27] 1.55[1.0] 11 20 7 55 354〈384〉
SG235A[H]【HH】Ⅲ-15
〈SG235AD[H]【HH】Ⅲ-15〉
0.70[0.83]【0.93】 2.35[2.05]【1.81】 15 25 9 56 369〈409〉

【共通仕様】電源:三相、200/200・220V(400/400・440V)

*[ ]内の数値はH仕様(吐出し圧力1.27MPa/0.83MPa)の値です。
*【 】内の数値はHH仕様(吐出し圧力0.93MPa)の値です。
*吐出し空気量はコンプレッサの吸込み状態に換算した値です。
*出口空気露店温度は大気温度30℃、0.83MPa時の値です。
*吐出し空気量はドレン析出時に約3%減少します。
*必ず当社純正油"EXTRA-OIL"を充填してご使用ください。
*騒音値は機械前後左右4方向1.5m、高さ1.0mでの全負荷運転時、無響音室条件に換算した値です。
*〈 〉内表記はドライヤー体型の仕様です。
*圧縮空気は直接人体に吸引する呼吸器系用途では使用できません。
*コンプレッサ設置場所の周囲空気によりユニット内を冷却していますので、周囲温度は40℃を超えないように換気を行ってください。
*外観・仕様につきましては予告なしに変更することがあります。
*概略質量は200V級の値です。
